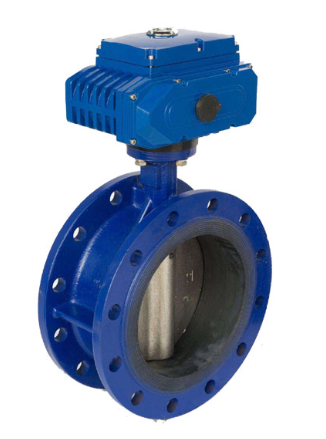

UIQI有起阀门（江苏）有限公司D942X 电动软密封蝶阀是专为中低压流体控制设计的阀门，融合双偏心结构与软密封技术，具备零泄漏、低流阻、易维护等优势。以下是其技术参数与典型应用场景的详细解析：
一、技术参数
1. 结构与密封设计
双偏心几何结构：阀轴同时偏离蝶板与阀体密封面，实现启闭全程零摩擦，橡胶密封面寿命延长 30% 以上。
软密封材料：
丁腈橡胶（NBR）：-40℃~90℃，耐油、水及弱酸碱，适用于常规工业介质。
氟橡胶（FKM）：-20℃~200℃，抗强腐蚀（如稀）和高温气体，符合化工行业需求。
三元乙丙橡胶（EPDM）：-55℃~150℃，耐蒸汽与氧化环境，常用于供热系统。
双向密封性能：可承受双向压差（ΔP≤1.6MPa），泄漏率≤0.01%（符合 GB/T 13927 标准），部分型号可达 ANSI Class VI（气泡级）。
2. 尺寸与压力等级
公称通径：DN50~DN2000mm，大口径型号（DN800+）对夹式安装节省 30% 管道空间。
压力范围：PN0.6~1.6MPa（6-16bar），适配中低压管路，压场景建议升级至硬密封蝶阀。
连接标准：GB/T 17241.6、ISO 7005-2，法兰密封面为 RF（突面）或 FF（全平面），螺栓规格根据压力等级匹配（如 PN1.6MPa 时 DN100 采用 8-ФM18）。
3. 材质与驱动系统
阀体材质：
经济型：球墨铸铁（QT450-10）、WCB 碳钢，适配无腐蚀介质。
耐腐型：304/316 不锈钢、衬胶（橡胶 / NBR），适用于弱酸碱及含颗粒流体。
电动执行器：
输出扭矩：50N・m~20,000N・m，覆盖 DN50~DN2000 需求，开关时间 5~25 秒（DN100 约 8 秒）。
控制方式：
开关型：无源触点信号 + 限位开关，实现远程启闭。
调节型：4-20mA 模拟量输入 + 电气定位器，控制精度 ±1.5%。
防护等级：IP67（标配），可选 IP68（水下 3 米浸泡 72 小时），防爆认证 Ex d IIB T4（符合 ATEX/IECEx）。
二、典型应用范围
1. *与环保工程
给排水系统：自来水厂输水、污水处理厂污泥管路，EPDM 密封耐水腐蚀且零泄漏，DN1000 + 大口径型号快速启闭降低水锤效应。
雨水泵站：配合缓闭型执行器，减少启停时的管路冲击，延长设备寿命。
2. 食品与行业
饮料生产线：纯净水、糖浆输送，316L 不锈钢阀体 + FDA 认证 EPDM 密封，避免介质污染，符合 GMP 洁净要求。
制药设备：反应釜进料口控制，衬胶蝶板（FDA 认证）防止金属离子析出。
3. 石油化工与轻纺
化工原料输送：弱酸碱溶液（如 5% 稀）、溶剂回收管路，氟橡胶密封耐 pH 2-12 环境，不锈钢阀体抗腐蚀。
纺织印染：蒸汽冷凝水回收，EPDM 密封耐受 150℃周期性温度波动，蝶板尼龙涂层减少水垢附着。
4. 能源与建筑
集中供热管网：高温热水（≤130℃）流量分配，三偏心结构减少结焦堵塞风险，铬钼钢阀体可耐受短期 500℃高温。
空调系统：新风管道风量调节，配合定位器实现 ±2% 控制精度，低流阻设计降低能耗。
5. 特殊工业场景
船舶压载水系统：海水（含盐分）快速启闭，双相钢阀体抗点蚀，IP68 防护适应潮湿环境。
气力输送：水泥、面粉等干燥颗粒流量控制，加厚型橡胶密封（硬度≥70 Shore A）减少磨损。
三、选型与使用建议
1. 介质适配优化
含颗粒介质：选择衬胶蝶板（厚度≥5mm）或硬密封（金属 + 橡胶复合），颗粒直径＞1mm 时需加装前置过滤器。
强腐蚀介质：定制全衬 PTFE 型号，避免金属接触，且需控制流速≤3m/s 以减少冲刷。
2. 安装注意事项
法兰平行度：误差≤0.5mm，夹紧力均匀分布，防止密封面变形泄漏。
热膨胀补偿：高温管道（＞100℃）需设置膨胀节，避免热应力传导至阀门，建议安装间距≥3 倍管径。
3. 维护与检修
密封件换：橡胶密封件建议每 3-5 年换（视介质腐蚀性而定），定期检查老化裂纹。
执行器保养：每季度清洁气源三联件，换润滑油（食品级润滑脂），防止活塞卡涩。
通过匹配工况参数，D942X 蝶阀可在保证密封性的同时实现命运行，尤其适合对成本敏感且需频繁调节的流体控制系统。在石油化工、电力等领域，其综合性能已通过 API 609 认证，寿命周期成本比普通蝶阀降低 30% 以上。
