【一、概述】
该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，*人员操作而能达
到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本厂生产的ZJ型自动加药
装置及消毒设备，即可成为一个具有全套功能的净水站(厂)。
1.将传统的混凝、沉淀、过滤等净水工艺组合在一个设备内完成，占地少、安装方便。
2.运行自动化、智能化。可根据用户需要全程电脑控制，全面实现人机对话。除了对水泵和加药系统的管理外，设备从进水、混凝、沉淀、过滤、出水、反冲、排污等均自动进行，不需要人工操作。
3.适应性强，出水水质稳定、可靠、水量充足，在源水浊度高达1000毫克/升时，出水浊度能稳定在3毫克/升以下，达自来水浊度标准。
4.制水成本低，净化1M3水成本只需0.5元左右（以100T/H为例）与自来水和深井水相差1元多，经济效益显着。
【二、适用范围】
1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，
作为主要的净水处理装置。
2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。
4、用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。
5、用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。
6、适用于江、河、湖、水库等以地表水为水源的给水工程的水质净水，中水回用、及煤矿尾矿水、洗煤水、浴池、游泳池、洗车场、造纸、印染、电镀和其它工业废水的水质净化。
【三、主要特点】
本系列净水装置，不仅适用范围广，处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占
地面积小，节水、节电、节人工，可省去辅助机泵及设施的新型节能新产品。
1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，*对净水装置操作管理。
   2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。
   3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。
   4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
   5、新颖*创的集水系统及*低的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头*小，累积的省电效果可观。
   6、净水系统自动化，既保证了净水系统的高效过滤，(在原水浊度小于3000mg几时，滤后水浊度可保持在3mg几以下)又能自动反冲洗，*另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。
   7、自耗水率低约在<5％<>左右，对节省有限的水资源起着积极的作用。
   8、占地面积小，与一般净水构筑物相比，可节省占地<50％以上，高度在4.10<>米左右，室内外均可安置。
   9、便于扩建、改造、再用，便于搬迁或易地再用。
【四、工作原理】
一体化净水装置和城市供水厂的净化流程一样。它有：混凝池、沉淀池、过滤池、水质稳定装置、反冲洗装置、水泵及电气控制柜。现分别介绍如下：
1、混凝池：投加混凝剂的原水由进水管进入混凝池内，用特制的搅拌机搅动，使水中的悬浮物和混凝剂充分接触反应形成矾花。一般净水装置是采用涡流反应来使水和混凝剂混和，但效果受水量的变化而不稳定。该净水装置则用搅拌机混和，不受水量变化而影响效果。
2、沉淀室：水经加混凝剂混凝后形成矾花，流到设备的沉淀池内进行沉淀，沉淀池采用斜管沉淀法，经过梯形斜板沉淀室沉淀完成固液分离，沉淀下来的污泥排入泥斗。
3、过滤池：经沉淀后的水流到过滤池过滤，滤池结构：底部为布水管，中部为石英砂，上部为无烟煤。过滤速度为10m/h，*后清水流到清水池内消毒处理后饮用。过滤池反冲周期为12小时左右，反冲时间为5-10分钟。
【五、设计参数】
1、适用原水浊度：≤3000mg/L
2、适用原水温度：常温
3、净水出水浊度：≤3mg/L
4、沉淀区设计表面负荷：7～8M3/H?M2
5、过滤区设计滤速：8～10M/H
6、滤池冲洗强度：14～16L／S?M2
7、冲洗历时：t=4～6mim(可调)
8、总停留时间：T总=40～45mim
9、进水压力：≈0.06MPa
【六、规格与外形尺寸】

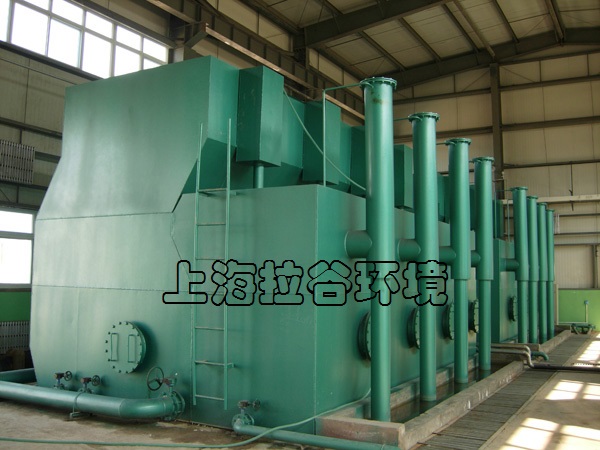

LJS型一体化净水器是由本公司研制的系列新产品，净水量分为10、30、50、100、200t／h五
个不同型号(特殊规格及要求可另行设计制造)。
型号	主体设备	配备管道
	主体外形尺寸	基础平面尺寸	反冲洗管尺寸及个数	管道平面尺寸
	长*宽*高mm	长*宽mm	e	f	n	c	D	j
LJS-10	2100*1700*4350	2300*2300	350	700	3	200	600	300
LJS-30	3000*3100*4350	3200*3700	500	1000	3	300	1180	300
LJS-50	4000*3850*4350	4200*4500	500	1000	4	400	1430	325
LJS-100	6800*4600*4350	7000*5300	850	1700	4	500	1700	350
LJS-200	13600*4600*4350	13800*5300	850	1700	8	500	1700	350
   注：一体化净水器的出水标高为2.5米(相对标高)，根据净水装置及清水池的管路布局及距离，计算其沿途及局部损失之和。以2.5米，减去此水力损失之和，即可决定清水池*高水位的相对标高值 。
 【七、自行运行操作程序】
    　1、打开水阀，关闭反冲阀（反冲泵）关闭排水阀。
    　2、当过滤层积污到一定程度，水位提高极限，有水位控制器动作，关闭进水阀，开起（反冲泵）反冲阀，运行工作3分钟。
    　3、关闭反冲阀（反冲泵）关闭排水阀，打开进水阀。
    　4、排泥为定时排泥。
【八、安装和维修】
1、一体化净水器为整体净水单元，置于按设计要求浇捣成的基础上，接通进水管和出水管，即可投入
运行。
2、进水管必须按装流量计。
3、本装置需引入380V三相电源，为控制全自动所需。
4、本装置一般不需维修、保养、唯每年可检查滤料一次。如滤料厚度不足时，可用0.50—1.2毫米粒
径的石英砂，补充到所需高度即可。
