引言
在现代电子设备中，二极管作为基础半导体器件扮演着至关重要的角色。
其中，肖特基二极管以其*特的性能优势，在众多应用场景中脱颖而出。
作为一家专业从事半导体器件研发、生产和销售的企业，深圳市浩畅半导体有限公司深知不同封装形式对二极管性能和应用的重要影响。
本文将详细介绍潮州肖特基二极管常见的封装形式及其特点，帮助您更好地了解这一关键电子元件。
肖特基二极管的基本特性
肖特基二极管是一种利用金属与半导体接触形成的肖特基势垒来实现单向导电特性的半导体器件。
与普通PN结二极管相比，肖特基二极管具有更低的正向压降和更快的开关速度，这使得它在高频开关电源、整流电路等应用中表现出色。
肖特基二极管的核心优势包括：
- *低的正向压降（通常为0.15-0.45V）
- *快的开关速度（反向恢复时间*短）
- 较高的工作频率能力
- 较低的热损耗
这些特性使肖特基二极管成为高效率电源设计、高频电路和低压应用中的理想选择。
而不同的封装形式则进一步扩展了其应用范围，满足了各种环境条件下的使用需求。
常见封装形式详解
1. DO-41/DO-15轴向引线封装
DO-41和DO-15是传统的轴向引线封装形式，具有以下特点：
- 圆柱形外观，两端金属引线
- DO-41直径约2.7mm，长度约5.2mm
- DO-15尺寸稍大，功率处理能力更强
- 适用于通孔安装(THT)工艺
- 成本低廉，易于手工焊接
这种封装形式的肖特基二极管常用于消费电子产品、电源适配器等对空间要求不严格的应用场景。
其简单的结构也便于散热设计，适合中等功率应用。

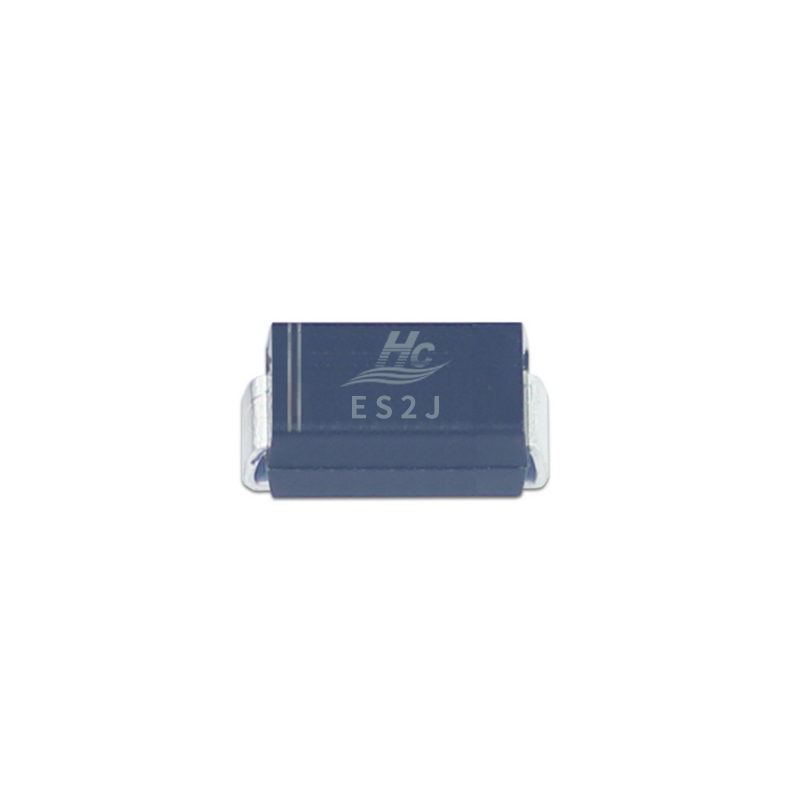

2. SMA/SMB/SMC表面贴装封装
表面贴装(SMD)封装是现代电子设备中的主流选择，其中肖特基二极管常见的SMD封装包括：
SMA封装：
- 尺寸约4.5×2.8×2.0mm
- 功率处理能力适中
- 适用于空间受限的紧凑设计
SMB封装：
- 尺寸约5.4×3.6×2.0mm
- 比SMA略大，散热更好
- 可处理更高电流
SMC封装：
- 尺寸约7.9×5.9×2.3mm
- 三种中尺寸*大
- 适合大电流应用
这些表面贴装封装具有体积小、重量轻、适合自动化生产等优势，广泛应用于手机充电器、LED驱动电源等现代电子设备中。
3. TO-220/TO-263功率型封装
对于高功率应用场景，肖特基二极管常采用以下封装：
TO-220封装：
- 经典的大功率三引脚封装
- 带有金属散热片
- 可通过螺丝固定在散热器上
- 适合高电流、高温度应用
TO-263(D2PAK)封装：
- 表面贴装的大功率封装
- 底部有大面积散热焊盘
- 功率处理能力接近TO-220
- 适合自动化生产
这些功率型封装常见于电动车控制板、电源适配器、工业电源等需要处理大电流的应用中。
4. DFN/QFN微型封装
随着电子设备小型化趋势，微型封装越来越受欢迎：
DFN(分立扁平无引线)封装：
- *小的封装尺寸
- 无引线设计，寄生参数小
- 底部有散热焊盘
- 适合高频应用
QFN(四方扁平无引线)封装：
- 四周有导电焊盘
- 优异的散热性能
- 良好的高频特性
- 尺寸多样，灵活选择
这些微型封装特别适合空间*为受限的便携式设备，如智能手机、蓝牙耳机等。
5. SOD系列小信号封装
对于小电流应用，肖特基二极管也有多种小型封装选择：
SOD-123：
- 尺寸约3.5×1.6×1.2mm
- 小功率应用
- 成本效益高
SOD-323：
- 更小的尺寸约2.0×1.25×1.1mm
- *紧凑设计
- 适合高密度PCB
SOD-523：
- *小的标准封装之一
- 尺寸约1.6×0.8×0.6mm
- 用于*端空间限制场合
这些小信号封装广泛应用于各类电子设备的信号处理、保护电路等低功率场景。
封装选择的考量因素
选择合适的肖特基二极管封装需要综合考虑多方面因素：
1. 功率需求：
- 大功率应用需要TO-220、TO-263等封装
- 中等功率可选择SMA/SMB/SMC
- 小功率信号处理适用SOD系列
2. 空间限制：
- 便携设备**考虑DFN/QFN等微型封装
- 常规设备可选择SMD封装
- 空间充裕可考虑通孔封装
3. 散热条件：
- 高温环境需要良好散热的封装
- 有散热器时可选择TO系列
- 无散热条件需限制功率密度
4. 生产工艺：
- 自动化生产适合SMD封装
- 手工焊接可考虑通孔封装
- 微型封装需要精密贴装设备
5. 成本预算：
- 传统封装通常成本较低
- 微型封装可能价格较高
- 需平衡性能需求和成本
在实际应用中，深圳市浩畅半导体有限公司的专业团队可以根据客户的具体需求，推荐*适合的肖特基二极管封装方案，确保性能、可靠性和经济性的*佳平衡。
浩畅半导体的产品与服务优势
作为一家拥有十余年行业经验的半导体器件供应商，深圳市浩畅半导体有限公司在肖特基二极管领域具备显著优势：
1. 全面的产品线：
- 提供各种封装形式的肖特基二极管
- 覆盖从低功率到高功率的全系列产品
- 电压电流规格齐全，满足不同需求
2. 严格的质量控制：
- 精选优质晶圆芯片
- 委托国内封装厂生产
- 实施全面的质量检测体系
3. 专业的技术支持：
- 工程师团队提供选型建议
- 协助解决应用中的技术问题
- 提供定制化解决方案
4. 可靠的供应**：
- 稳定的生产能力
- 合理的库存策略
- 及时的交付服务
5. 客户导向的服务理念：
- 深入了解客户实际需求
- 提供高性价比的产品方案
- 持续跟进客户使用反馈
无论是网络通讯设备、仪器仪表，还是LED照明、电源管理等领域，浩畅半导体都能提供*适合的肖特基二极管解决方案。
公司秉承"信誉至上，品质*"的理念，致力于为客户创造*大价值。
结语
肖特基二极管作为电子电路中的重要元件，其封装形式的选择直接影响着设备性能和可靠性。
从传统的轴向引线封装到现代化的微型表面贴装，各种封装形式各有特点，适用于不同的应用场景。
深圳市浩畅半导体有限公司凭借丰富的行业经验和专业的技术能力，能够为客户提供的肖特基二极管解决方案。
无论是标准产品还是定制需求，浩畅半导体都将以优质的产品、专业的技术支持和可靠的服务，成为您值得信赖的合作伙伴。
在电子技术日新月异的今天，选择合适的肖特基二极管封装，将为您的产品带来性能提升和竞争优势。
浩畅半导体期待与您携手合作，共同推动电子技术的发展与创新。
