一次解决电子零件的流动不平衡、缝合线及包封问题

    挑战

    改善包封、结合线、缺料等缺陷

    改善流动不平衡之流道

    缩短周期时间





    解决方案

    圜达团队藉由使用Moldex3D分析来帮助改变并设计流道位置,使产品充填时流动平衡,并降低残留应力及缩短成型周期。

    后又藉由增加溢流区及变更产品外型等设计,来改善包封、缝合线、缺料等外观缺陷。

    *终应用Moldex3D将整体良率提升了39.68%,生产周期也降低16%。





    效益

    有效控制缝合线位置

    流动平衡

    减少浇道料头节省材料

    缩短成型周期

    提升良率





    案例研究

    本案例之T3C轻触零件尺寸为3mm * 2mm * 0.6mm,模具为八个模穴的设计(图一),内侧模穴的平均厚度为0.06~0.09mm,使得制造技巧难度较一般产品高。

     经由Moldex3D模拟,发现确实有流动不平衡的问题。由于鱼骨型的流道设计,造成内侧的塑料会流动得比外侧还要快(图二)。


    图二 分流道区域有流动不平衡的情形

    此外因流道区域的*大冷却时间过长,使得成型周期也连带拉长,达到7~8秒(图三)。


    图三 仿真显示冷却时间过长

    进一步观察到缝合线(图四红线处)集中在产品背部凹孔处,此将导致流体容易渗入,使产品导通不良。


    图四 潜在的缝合线位置

    此外,*大剪切应力(图五)约为6MPa也过高,将使塑料产生裂解及过多残余应力。


    图五 产品有过高的剪切应力

    仿真结果及实验都清楚显示,流道设计为影响流动不平衡的主因。因此根据Moldex3D的分析及多次实际验证结果,设计了新的流道以取代原始方案。最后圜达团队决定采用S型流道,来改善流动不平衡问题(图六)。


    图六 新的S型流道设计

    多模穴模具若达到流道平衡,每个模穴就会在同样的时间点进行充填和保压。增加模穴有助于提高产能,因此对于多模穴模具而言,流道平衡显得至关重要。圜达团队以Moldex3D评估新的流道设计,发现包括流动不平衡(图七)、高剪切应力和过长的成型时间等原本困扰团队的问题,都已成功解决。


    图七 流动不平衡问题已显著改善

     在改为S型流道后,剪切应力也从原本的7MPa降至3MPa(图八a),*大冷却时间也从8秒降为5秒(图八b)。


    图八 (a)剪切应力成功降低;(b)成型周期成功缩短

     此外,S型流道系统更帮助节省了11%的原料,降低生产成本(图九)。


    图九 原始设计(左)与设计优化(右)之后的流道重量比较

     然而若只变更流道系统,却无法解决缝合线和包封问题。此外还有背部0.03至0.05深的凹孔必须解决(图十a),以及须将外观更改为外部四个顶针(图十b)以解决缝合线和包封问题。


    图十 消除背部凹孔(a)及变更为外部四个顶针(b) 的*终优化设计

     实际制造后的产品显示,缝合线位置已移动道产品上方(图十一红圈处),比原始设计改善许多。实际验证后也发现与模拟结果高度相符。


    图十一 模拟的流动波前趋势与实验结果高度相符



    进一步观察发现,有凹孔的原始设计呈现明显的缝合线(图十二红圈处)。在消除凹孔并更改顶针设计后,新的设计就达到了制造所需的质量。


    图十二 原始设计(左)与设计优化(右)后的缝合线比较





    结果

    Moldex3D可帮助圜达团队以更低的成本进行试模工作,并早期诊断流动不平衡、缝合线及包封等成型缺陷,最后成功省下制造成本、降低制造风险。

    东莞市几何科技有限公司专注于3D打印,整车扫描,逆向工程,ATOS抄数,汽车扫描,CAV检测等
    推荐阅读
    枣庄碳素钢丝骨架管的特点及应用

    碳素钢丝骨架管

    引言在现代管道工程领域,材料创新与技术突破不断推动着行业进步。作为一家专注于高分子复合新材料产品研发与生产的**企业,山东浩源管业有限公司始终站在行业*,致力于为客户提供优质、高效的管道解决方案。其中,碳素钢丝骨架管作为公司核心产品之一,凭借其*性能与广泛适用性,已成为众多工程项目中的优选材料。本文将详细介绍碳素钢丝骨架管的特点及其在各领域的应用价值。碳素钢丝骨架管的结构特点碳素钢丝骨架

    汽车改装隔音:车门隔音板DIY教程

    隔音板

    为什么选择车门隔音改装?对于许多汽车爱好者来说,驾驶体验不仅仅关乎动力和操控,车内环境的舒适度同样重要。而噪音往往是影响驾驶舒适度的主要因素之一。车门作为车辆隔音的*道防线,其隔音效果直接关系到车内噪音水平。通过DIY安装隔音板,不仅能有效降低路噪、风噪等外界噪音干扰,还能提升音响系统的音质表现。巨德堡有限责任公司作为专业从事噪声振动综合治理的环保技术企业,深知隔音材料在改善声学环境中的重要性

    广东合运科技有限公司

    聚氨酯发泡

    广东合运科技有限公司(以下简称“合运聚氨酯发泡”)是国内专业的聚氨酯制品供应商。公司位于广东清远广清产业园及佛山顺德,毗邻广州白云国际机场、京珠高速、北二环高速、广惠高速、华南快速干线,地理位置优越。公司成立于2017年,是一家以PU发泡设计、开发、制造、销售为一体的民营企业。产品遍及全国各地及部分海外市场。公司主营:1、PU自结皮发泡系列:家具家私 休闲椅/办公椅等;运动健身器 手套/跪垫/坐垫

    蓝光扫描服务特点

    蓝光扫描服务特点

    德国Atos公司作为一家**良好的数字化解决方案提供商,其蓝光扫描服务具有以下特点:高质量扫描:利用蓝光扫描技术,能够实现高分辨率、高保真度的扫描效果,确保数字化后的文档保持原始质量。多种文档类型支持:不仅可以扫描纸质文档,还可以处理各种类型的图纸、照片、胶片等,满足不**业和领域的需求。快速处理:Atos的蓝光扫描服务采用高速扫描设备和先进的图像处理技术,能够快速完成大量文档的扫描和处理。数据安

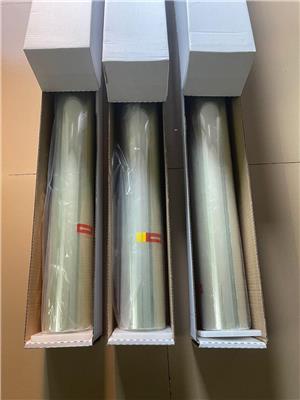

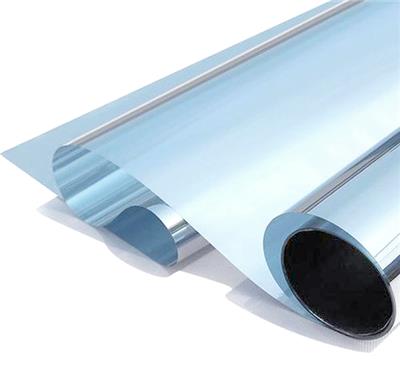

    什么是建筑膜?
